一、产品简介

BNi-6镍基钎料膏是镍磷系共晶合金钎料（Ni-P），外观为均匀灰色膏体，由镍基粉末、10.0%-12.0%磷元素及专用助焊添加剂组成。其核心优势在于**共晶特性**（熔化温度低且无明显固液区间）、**流动性极佳**、对多数镍基/铁基金属溶蚀性小，对保护气氛要求宽松，可在气氛较差的炉膛环境稳定钎焊。因含磷形成金属间化合物，接头存在脆性，更适用于**静载工况**，不宜承受剧烈冲击或交变载荷。

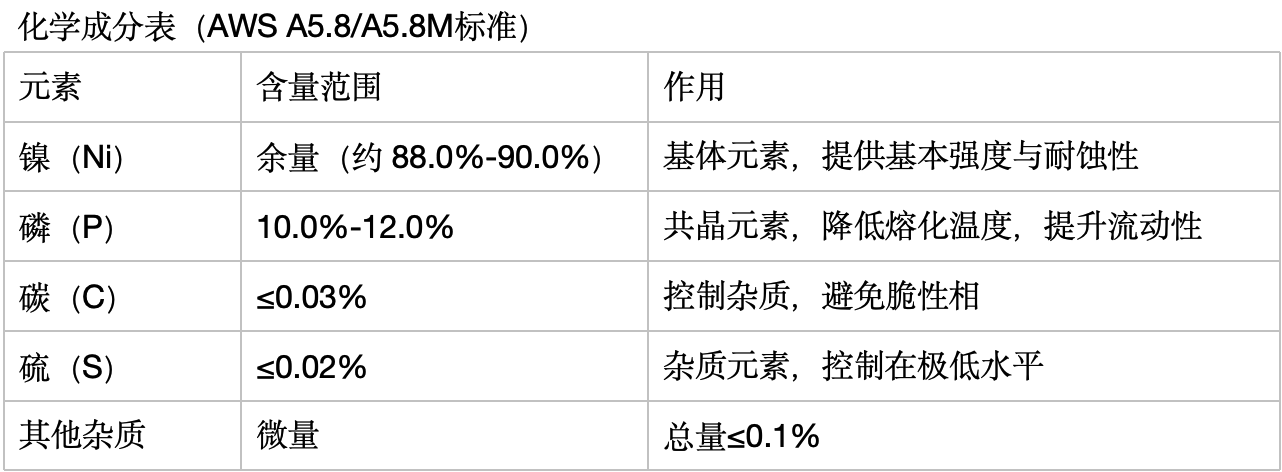

二、化学成分表（AWS A5.8/A5.8M标准）（略）

三、金属组织结构

钎焊接头组织由两相构成：

1.  **贫磷面心立方（fcc）固溶体相**：提供基本塑性与韧性

2.  **富磷金属间化合物相**：主要为（Ni,Fe,Cr）₃P（体心四方结构）与少量（Ni,Fe,Cr）₂P，构成接头强度基体，同时带来脆性

3.  特殊环境特性：（Ni,Fe,Cr）₃P相在300keV镍离子辐照下会发生非晶化转变，其他相保持稳定

 四、力学性能

- **抗剪强度**：典型值约**200-250 MPa**（静载），低于含硼系镍基钎料（如BNi-2）；接头脆性随间隙增大而上升，推荐间隙≤**30 μm**

- **抗拉强度**：约**350-400 MPa**，塑性较差（延伸率<5%）

- **硬度**：HV 300-350（因金属间化合物相）

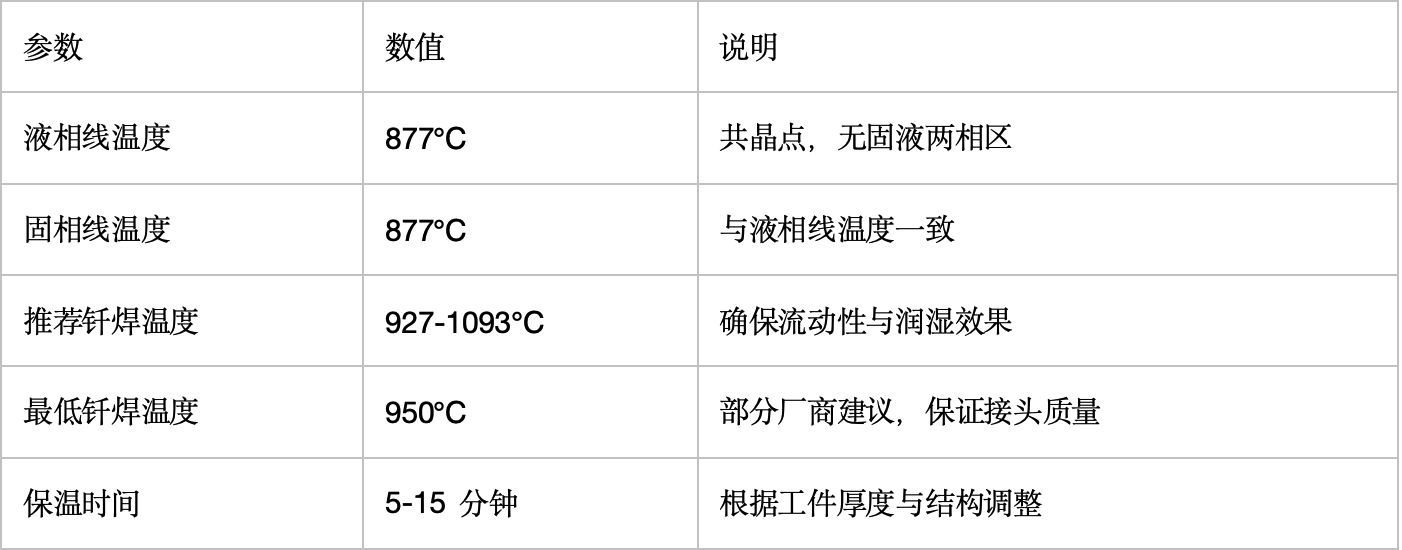

五、焊接温度参数（共晶特性）

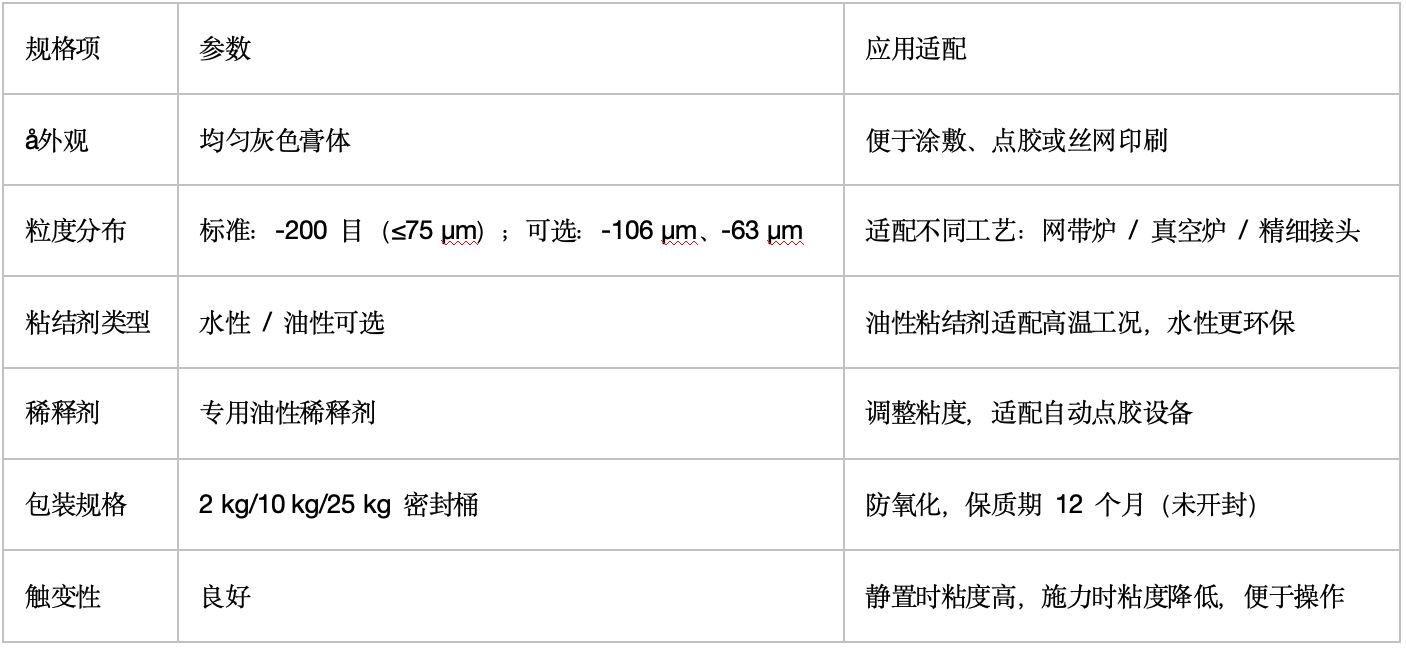

六、产品规格（钎料膏形态）

七、钎焊环境要求

BNi-6对气氛适应性强，适配以下环境：

1.  **真空钎焊**：真空度≥10⁻³ Pa，避免氧化与气孔

2.  **保护气氛钎焊**：

    - 干燥氢气（露点≤-50℃）

    - 氮氢混合气（H₂≥10%）

    - 氩气（露点≤-60℃）

3.  **放热气氛炉**：适合低碳材料批量钎焊，对气氛纯度要求较低

4.  **限制条件**：

    - 避免含硫、氧、水蒸气等氧化性气氛

    - 推荐接头间隙：0-30 μm（间隙过大会导致脆性相增多）

    - 预热温度：200-400℃（视母材导热性调整）

八、物理与化学性质

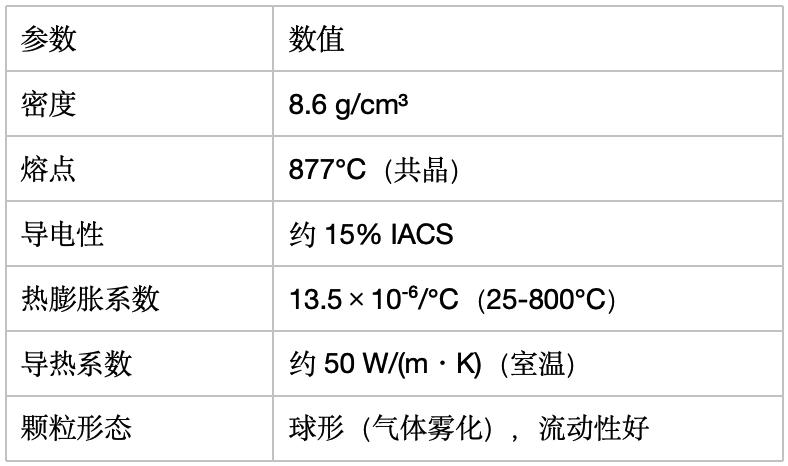

物理性质

化学性质

1.  **耐腐蚀性**：优良，接头在氧化性与还原性环境中表现佳，适配不锈钢、铜等母材的耐腐蚀需求

2.  **抗氧化性**：高温下形成薄氧化层，抗氧化性略逊于含铬镍基钎料（如BNi-1）

3.  **溶蚀性**：对镍基、铁基、铜基等母材溶蚀性极小，保障工件尺寸精度

4.  **环保性**：符合RoHS标准，不含铅、镉等有害物质

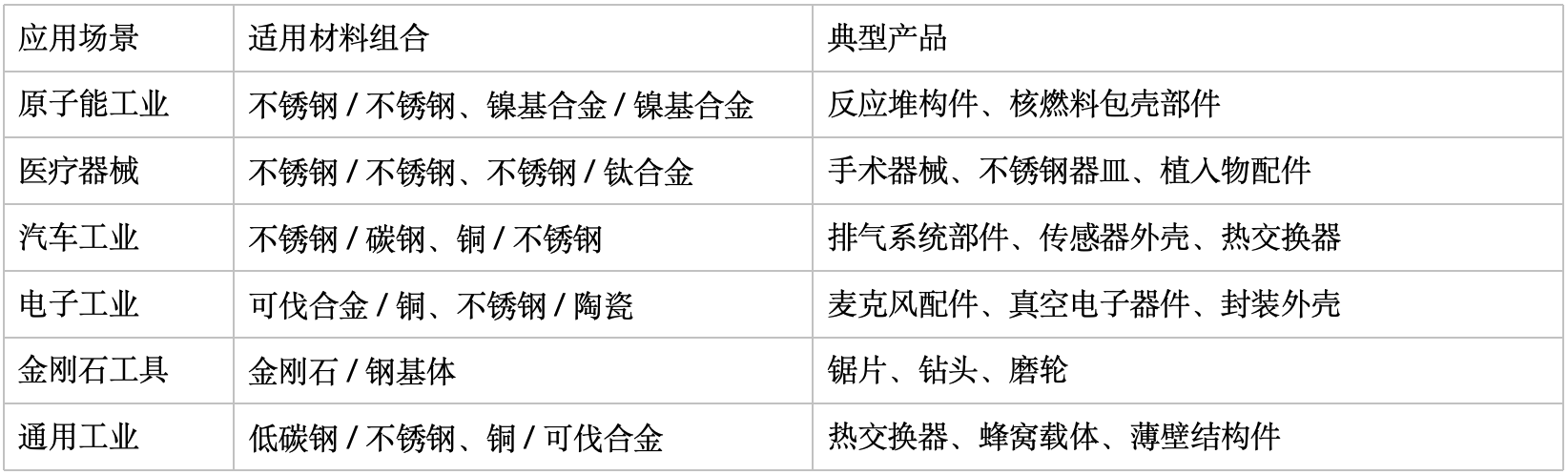

九、用途及应用领域

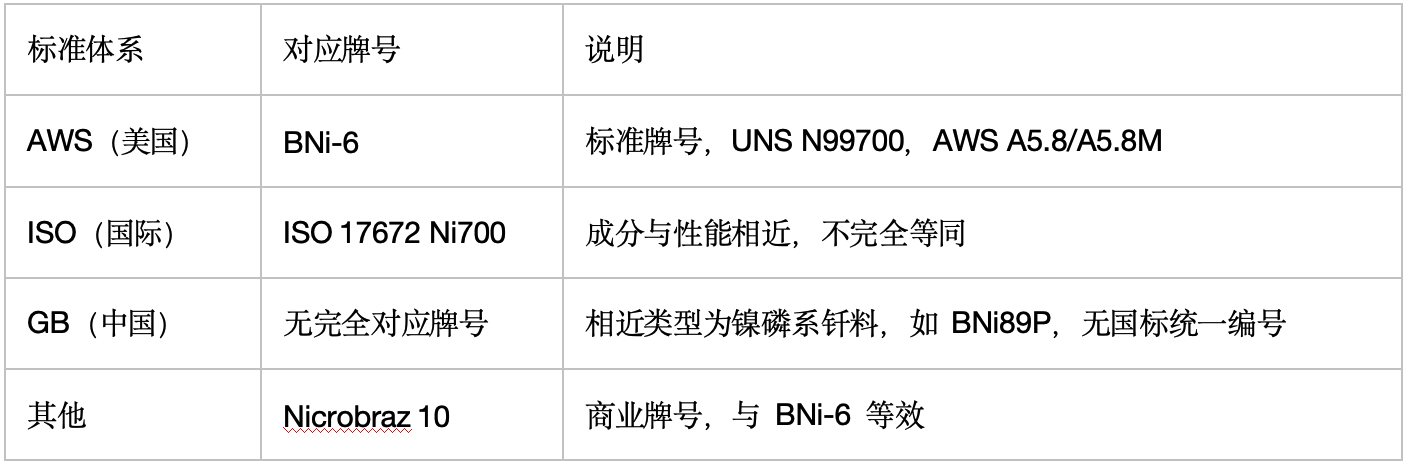

十、标准牌号比对

十一、产品特点

核心优势

1.  **低熔点**：镍基钎料中熔化温度最低（877℃），降低能耗与母材热影响

2.  **流动性极佳**：共晶特性保障快速填充焊缝，尤其适合深窄接头

3.  **溶蚀性小**：对多数母材溶蚀性低，保证工件尺寸精度与结构完整性

4.  **气氛适应性强**：可在较差炉膛气氛稳定钎焊，降低设备要求与成本

5.  **工艺兼容性好**：适配网带炉、真空炉、氨分解炉等多种设备，适合批量生产

 局限性

1.  **接头脆性**：富磷金属间化合物导致韧性不足，不适用于动态载荷或高频振动工况

2.  **抗氧化性有限**：低于含铬镍基钎料，高温长期使用需加强保护

3.  **间隙敏感性**：间隙>30 μm时脆性明显上升，需严格控制装配精度

十二、核心信息总结

BNi-6镍基钎料膏是AWS标准认证的**镍磷共晶钎料**（UNS N99700），以**低熔点（877℃）、高流动性、低溶蚀性**为核心优势，推荐钎焊温度**927-1093℃**，密度**8.6 g/cm³**。适配真空/保护气氛/放热气氛钎焊，适合不锈钢、铜、可伐合金等材料的**静载接头**，广泛应用于原子能、医疗、汽车、电子等行业。虽存在接头脆性局限，但凭借工艺宽容度与成本优势，仍是批量生产中低碳材料与常规耐腐蚀构件钎焊的优选材料之一。

**关键使用提示**：

1.  严格控制接头间隙≤30 μm，避免脆性提升

2.  优先选择真空或干燥氢气气氛，保障接头质量

3.  适用于静载工况，避免冲击或交变载荷应用

4.  钎焊后建议进行适当热处理，改善接头韧性
